Antwort Jak odstranit blok z DWG? Weitere Antworten – Jak odstranit blok z Autocadu
Odstranění definice bloku

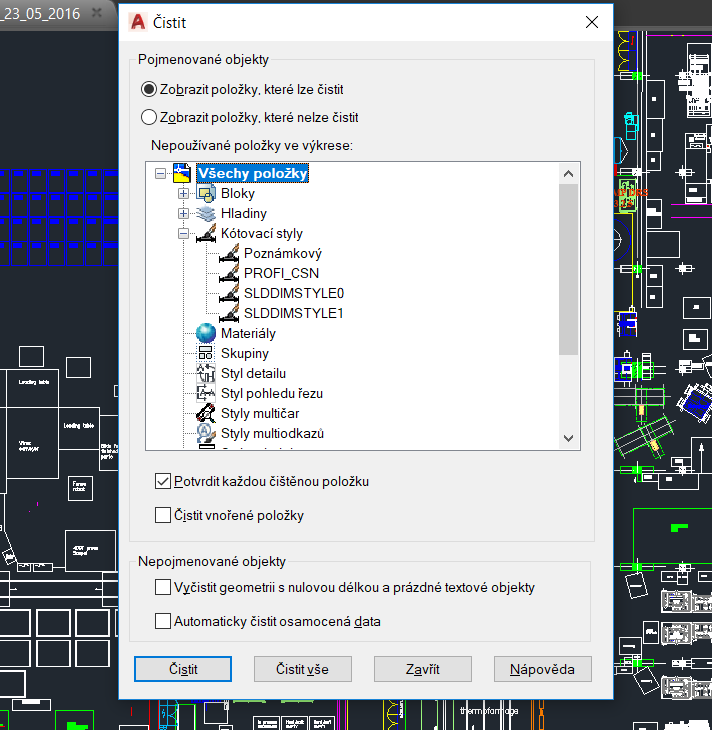

- Klikněte na tlačítko Aplikace Kreslicí pomůcky Čistit.
- V případě potřeby klikněte na možnost Čistitelné položky.
- Pro vyčištění bloků použijte jednu z následujících metod:
- Budete vyzvání pro potvrzení každé položky v seznamu.
- Klikněte na možnost Čistit zaškrtnuté položky.
Rozložení bloku
- proveďte jedno z následujícího: – Zvolte Modifikace> Rozložit. – Na panelu nástrojů Modifikace klikněte na nástroj Rozložit. – Napište explode a stiskněte Enter.
- Zvolte blok.
- Stiskněte Enter.
Opět máte několik možností, ideální je kombinace Ctrl+1, ale nesmí to být jednička na numerické části klávesnice, nýbrž na alfanumerické (tj. jednička vlevo – blíže k Esc). Další možnost je označit nějaký objekt, třeba úsečku, otevřít její vlastnosti a dát Esc.
Jak rozložit DGN : Pokud tedy dostanete projekční podklad ve formátu . DGN, můžete jej přímo načíst v AutoCADu – buď jako podložení (xref) nebo pomocí importu – a následně jej uložit do běžného výkresového formátu DWG. Pokud ale potřebujete převést desítky DGN souborů najednou, byl by ruční způsob převodu po jednom souboru zdlouhavý.
Jak rozbít xref
Externí referenci nelze rozbít. Zneviditelnit nebo odpojit ji můžeme příkazem XREF.
Jak rozložit skupinu v Autocadu : Nejrychlejším způsobem seskupení objektů je vytvoření nepojmenované skupiny.
- Vyberte objekty, které chcete seskupit.
- Na příkazovém řádku zadejte SKUPINA a stiskněte klávesu Enter. Vybrané objekty jsou seskupeny do nepojmenované skupiny, které je přiřazen výchozí název, například *A1.
– Na panelu nástrojů Kresli zvolte nástroj Vytvořit blok. – Napište block a stiskněte Enter. 2. Zvolte entity, které chcete zahrnout do bloku a stiskněte Enter.
Import výkresu MicroStation DGN
- Klikněte na nabídku Aplikace Otevřít DGN.
- V dialogu Soubor importu DGN vyhledejte a vyberte soubor DGN, který chcete importovat, nebo zadejte název souboru do pole Název souboru.
- Klikněte na tlačítko Otevřít.
Jak převést formát DGN do DWG
Pokud tedy dostanete projekční podklad ve formátu . DGN, můžete jej přímo načíst v AutoCADu – buď jako podložení (xref) nebo pomocí importu – a následně jej uložit do běžného výkresového formátu DWG.- Na panelu nástrojů Xref klikněte na nástroj XREF. – Napište xref a stiskněte Enter. 2. Zvolte externí referenci, kterou chcete připojit.
- V okně půdorysu, detailu nebo pracovního listu vyberte příkaz v menu Soubor > Externí obsah > Připojit Xref.
- Zobrazí se dialogové okno Připojit Xref Zabalit projekt.
- Z nabídky jmen Xrefů vyberte již vložený Xref do projektu nebo klikněte na procházet a vyhledejte DWG nebo DXF soubor, který chcete připojit.
Nejdříve je nutné vytvořit definici atributu a potom ji vybrat jako objekt pro definici bloku. Příkaz můžeme zadat na kartě Vložit a paletě Definice bloku, Definovat atributy …, nebo příkazem Atrdef v příkazovém řádku nebo z nástrojového ikonového panelu. Při zadávání definice atributů můžeme zadávat soustu parametrů.
Jak vytvořit dynamický blok Autocad : Postup definice dynamického bloku:
V editoru bloků zobrazíme palety pro vytváření – tlačítko . Přidáme parametry z palety pro vytváření bloků, záložka Parametry. Přidáme akce z palety pro vytváření bloků, záložka Akce. Uložíme pod stávajícím nebo novým jménem a editor bloků zavřeme.
Jak otevřít DGN v Cadu : DGN, můžete jej přímo načíst v AutoCADu – buď jako podložení (xref) nebo pomocí importu – a následně jej uložit do běžného výkresového formátu DWG. Pokud ale potřebujete převést desítky DGN souborů najednou, byl by ruční způsob převodu po jednom souboru zdlouhavý.
Co je soubor DGN
DGN je datový formát pro uložení technické dokumentace – výkresů, map, schémat, 3D modelů apod. Je to primárně vektorový formát, ačkoli v něm mohou být uložena i rastrová nebo popisná data. Existují dvě verze formátu – DGN V7 a DGN V8.
Jak otevřít soubor DWG
Zde je postup pro otevření souboru DWG v počítačové aplikaci Adobe Illustrator: Klikněte pravým tlačítkem myši na obrazový soubor na ploše nebo v okně Průzkumníka souborů. (Pokud používáte Mac, stiskněte klávesu Command a klikněte myší.)Externí reference jsou hlavním nástrojem sdílení dat mezi výkresy. Slouží k propojení výkresů, které jsou součástí téhož projektu.
Co to jsou atributy souborů : Atributy souborů (anglicky file attributes) jsou v informatice metadata připojená k souborům v souborovém systému. Každý atribut může mít jeden ze dvou stavů: aktivní nebo neaktivní.
